Crosby

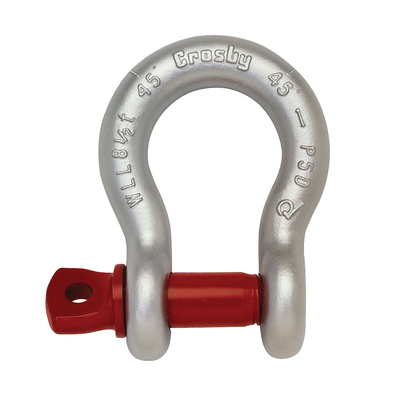

Design: Screw pin anchor shackles meet the performance requirements of Federal Specification RR-C-271G Type IVA, Grade A, Class 2, except for those provisions required of the contractor
Proof load: 2 x WLL.

  • Material: Carbon steel with headbolt in alloy steel.
  • Marking: According to standard, CE-marked
  • Temperature range: -40° C to 204° C
  • Finish: Hot Dip galvanized
  • Standard: EN 13889
  • Safety factor: 6:1
  • Grade: 6
G209_DRAW3
Select a row from the table below, then click the add to quote button
Part Code WLL
ton
Nominalsize In. A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
L
mm
M
mm
P
mm
Weight
kg
05A0190 0.33 3/16 9,65 6,35 22,4 4,85 15,2 14,2 24,9 37,3 4,06 28,4 4,85 0.03
05A0200 0.5 1/4 11,9 7,85 28,7 6,35 19,8 15,5 32,5 46,7 4,85 35,1 6,35 0.05
05A0205 0.75 5/16 13,5 9,65 31,0 7,85 21,3 19,1 37,3 53,0 5,60 42,2 7,85 0.09
05A0210 1 3/8 16,8 11,2 36,6 9,65 26,2 23,1 45,2 63,0 6,35 51,5 9,65 0.14
05A0220 1.5 7/16 19,1 12,7 42,9 11,2 29,5 26,9 51,5 74,0 7,85 60,5 11,2 0.17
05A0230 2 1/2 20,6 16,0 47,8 12,7 33,3 30,2 58,5 83,5 9,65 68,5 12,7 0.33
05A0240 3.25 5/8 26,9 19,1 60,5 16,0 42,9 38,1 74,5 106 11,2 85,0 17,5 0.62
05A0250 4.75 3/4 31,8 22,4 71,5 19,1 51,0 46,0 89,0 126 12,7 101 20,6 1.07
05A0260 6.5 7/8 36,6 25,4 84,0 22,4 58,0 53,0 102 148 12,7 114 24,6 1.64
05A0270 8.5 1 42,9 28,7 95,5 25,4 68,5 60,5 119 167 14,2 129 26,9 2.28
05A0280 9.5 1 1/8 46,0 31,8 108 29,5 74,0 68,5 131 190 16,0 142 31,8 3.36
05A0300 12 1 1/4 51,5 35,1 119 32,8 82,5 76,0 146 210 17,5 156 35,1 4.31
05A0310 13.5 1 3/8 57,0 38,1 133 36,1 92,0 84,0 162 233 19,1 174 38,1 6.14
05A0320 17 1 1/2 60,5 41,4 146 39,1 98,5 92,0 175 254 20,6 187 41,1 7.8
05A0330 25 1 3/4 73,0 51,0 178 46,7 127 106 225 313 25,4 231 57,0 12.6
05A0340 35 2 82,5 57,0 197 53,0 146 122 253 348 31,0 263 61,0 20.4
05A0350 55 2 1/2 105 70,0 267 69,0 184 145 327 453 35,1 330 79,5 38.9
