Crosby

Design: Jaw-eye. End fittings are quenched and tempered, bodies heat treated by normalizing.

Proof: 2 x WLL.


Standard: According to Federal Specifications FF-T-791b.



  • Marking: Logo, size and type.
  • Finish: Hot dipped galvanized.
  • Note: ¬†Turnbuckles recommended for straight or in-line pull only.
  • Safety factor: 5:1.
Crosby HG227
Select a row from the table below, then click the add to quote button
WLL
Ton

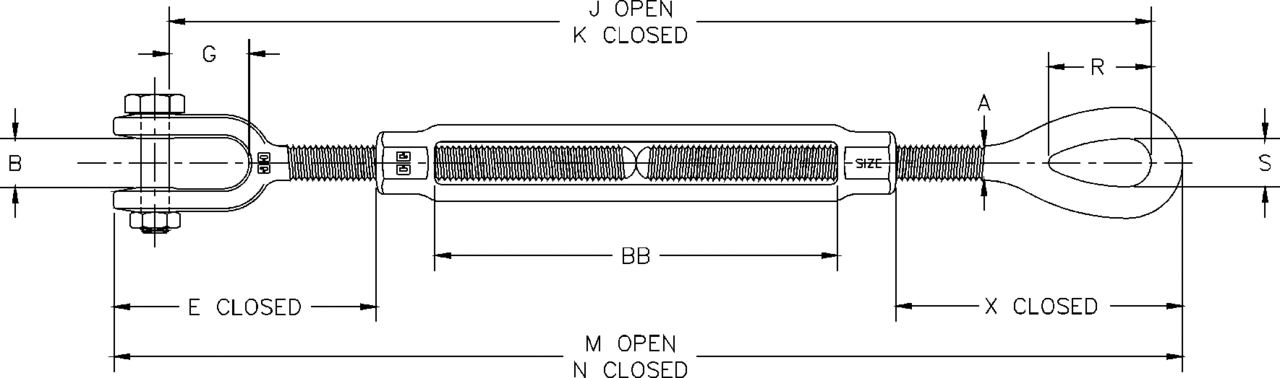

Thread dia. & take up (mm) Thread dia. & take up (inch) A (mm) B (mm) E closed G (mm) J open K closed M open N closed R (mm) S (mm) X closed BB (mm) Weight
kg
CAD
0.23 6,35 x 102 1/4 x 4 6,35 11,4 42 16,1 294 192 312 210 20,6 8,64 44,6 103 0.015
0.36 7,94 x 114 5/16 x 4-1/2 7,94 12,7 51,2 22,0 343 228 363 249 24,1 11,2 55,8 116 0.24
0.54 9,53 x 152 3/8 x 6 9,53 13,5 53,5 21,5 429 277 454 301 28,7 13,5 62,9 155 0.36
1 12,7 x 152 1/2 x 6 12,7 16,3 81,8 27,1 490 338 520 368 35,8 18,0 90,4 153 0.8
1 12,7 x 229 1/2 x 9 12,7 16,3 81,3 27,1 650 421 680 451 35,8 18,0 89,9 238 1.02
1 12,7 x 305 1/2 x 12 12,7 16,3 81,3 27,1 802 497 832 528 35,8 18,0 89,9 314 1.21
1.59 15,9 X 305 5/8 x 6 15,9 20,1 99,1 33,5 527 374 566 413 45,7 22,4 110 153 1.35
1.59 15,9 X 229 5/8 x 9 15,9 20,1 98,8 33,5 688 459 727 498 45,7 22,4 110 239 1.69
1.59 15,9 X 305 5/8 x 12 15,9 20,1 98,8 33,5 840 535 879 574 45,7 22,4 110 315 1.97
2.36 19,1 X 152 3/4 x 6 19,1 24,6 120 38,5 563 411 612 459 53,1 25,4 130 156 2.05
2.36 19,1 X 229 3/4 x 9 19,1 24,6 119 38,5 726 497 774 546 53,1 25,4 129 244 2.52
2.36 19,1 X 305 3/4 x 12 19,1 24,6 119 38,5 878 573 927 622 53,1 25,4 129 320 2.91
2.36 19,1 X 457 3/4 x 18 19,1 24,6 120 38,5 1,183 726 1,232 774 53,1 25,4 130 471 3.69
3.27 22,2 X 305 7/8 x 12 22,2 29,5 140 44,8 906 601 963 658 60,5 31,8 147 309 4.13
3.27 22,2 X 457 7/8 x 18 22,2 29,5 140 44,8 1,223 766 1,280 822 60,5 31,8 147 476 5.28
4.54 25,4 X 152 1 x 6 25,4 34 155 52,1 636 483 701 548 76,2 36,3 165 157 4.55
4.54 25,4 X 305 1 x 12 25,4 34 155 52,1 941 636 1,006 701 76,2 36,3 165 309 6.06
4.54 25,4 X 457 1 x 18 25,4 34 155 52,1 1,245 788 1,310 853 76,2 36,3 165 462 7.58
4.54 25,4 X 610 1 x 24 25,4 34 154 52,1 1,565 956 1,630 1,021 76,2 36,3 164 631 9.33
6.89 31,8 X 305 1-1/4 x 12 31,8 46,7 205 71,5 1,035 730 1,117 812 91,2 46,2 216 306 9.48
6.89 31,8 X 457 1-1/4 x 18 31,8 46,7 205 71,5 1,340 883 1,422 965 91,2 46,2 216 459 11.3
6.89 31,8 X 610 1-1/4 x 24 31,8 46,7 205 71,5 1,659 1,050 1,741 1,131 91,2 46,2 216 625 13.1
9.71 38,1 X 305 1-1/2 x 12 38,1 52,3 227 71,4 1,080 775 1,174 869 104 53,8 240 313 13.9
9.71 38,1 X 457 1-1/2 x 18 38,1 52,3 227 71,4 1,384 927 1,479 1,021 104 53,8 240 465 16.3
9.71 38,1 X 610 1-1/2 x 24 38,1 52,3 227 71,4 1,705 1,095 1,799 1,189 104 53,8 240 633 18.8
12.7 44,5 X 457 1-3/4 x 18 44,5 66,0 238 85,0 1,406 949 1,518 1,061 118 60,5 253 467 23.6
12.7 44,5 x 610 1-3/4 x 24 44,5 66,0 238 85,01 1,711 1,101 1,823 1,213 118 60,5 253 619 27.1
16.8 51,0 x 610 2 x 24 50,8 66,5 300 95,0 1,846 1,236 1,980 1,370 148 68,3 331 622 40.8
27.2 63,5 x 610 2-1/2 x 24 63,5 77,7 337 113 1,932 1,323 2,100 1,490 165 79,2 350 625 71.7
34 70,0 x 610 2-3/4 x 24 69,9 93,7 379 106 1,982 1,373 2,176 1,566 178 82,6 383 626 84.6
