Crosby

Design: Eye-eye. End fittings are quenched and tempered, bodies heat treated by normalizing.

Proof: 2 x WLL.

Standard: According to Federal Specifications FF-T-791b.



  • Marking: Logo, size and type.
  • Finish: Hot dipped galvanized.
  • Note: Turnbuckles recommended for straight or in-line pull only.
  • Safety factor: 5:1.
Crosby HG226
Select a row from the table below, then click the add to quote button
WLL
Ton

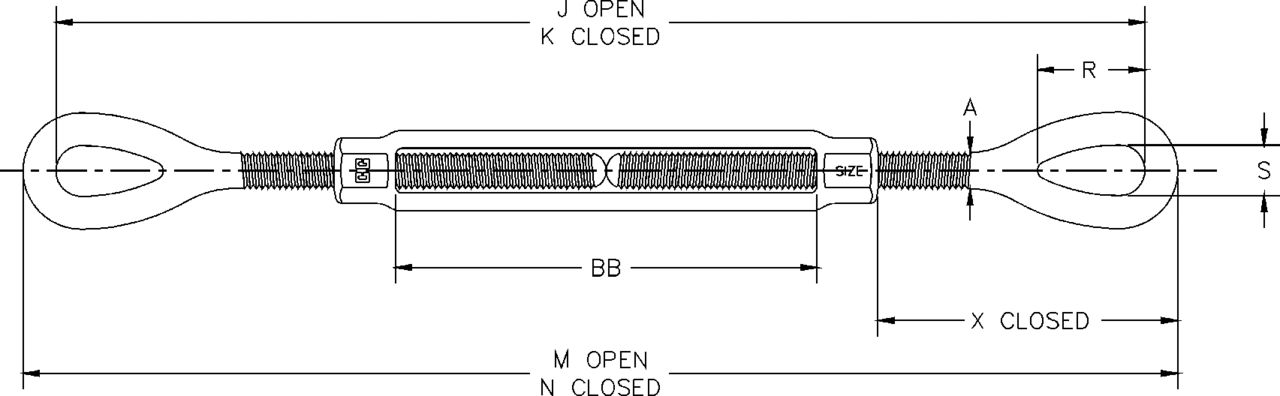

Thread dia. & take up (mm) Thread dia. & take up (inch) A (mm) J open K closed M open N closed R (mm) S (mm) X closed BB (mm) Weight
kg
CAD
0.23 6,35 x 102 1/4 x 4 6,35 303 202 314 213 20,6 8,64 44,6 103 0.13
0.36 7,94 x 114 5/16 x 4-1/2 7,94 354 239 368 253 24,1 11,2 55,8 116 0.22
0.54 9,53 x 152 3/8 x 6 9,53 446 294 463 311 28,7 13,5 62,9 115 0.34
1 12,7 x 152 1/2 x 6 12,7 506 354 529 376 35,8 18,0 90,4 153 0.78
1 12,7 x 305 1/2 x 12 12,7 819 514 841 536 35,8 18,0 89,9 314 1.19
1.59 15,9 x 152 5/8 x 6 15,9 552 399 577 425 45,7 22,4 110 153 1.25
1.59 15,9 x 305 5/8 x 12 15,9 865 560 891 586 45,7 22,4 110 315 1.87
2.36 19,1 x 152 3/4 x 6 19,1 590 438 622 470 53,1 25,4 130 156 1.91
2.36 19,1 x 305 3/4 x 12 19,1 905 600 937 632 53,1 25,4 129 320 2.78
2.36 19,1 x 457 3/4 x 18 19,1 1,210 753 1,242 785 53,1 25,4 130 471 3.55
3.27 22,2 x 305 7/8 x 12 22,2 932 627 970 665 60,5 31,8 147 309 4.01
3.27 22,2 x 457 7/8 x 18 22,2 1,249 792 1,287 830 60,5 31,8 147 473 5.22
4.54 25,4 x 152 1 x 6 25,4 666 514 711 559 76,2 36,3 165 157 4.36
4.54 25,4 x 305 1 x 12 25,4 971 666 1,016 711 76,2 36,3 165 309 5.88
4.54 25,4 x 457 1 x 18 25,4 1,276 819 1,321 864 76,2 36,3 165 462 7.4
4.54 25,4 x 610 1 x 24 25,4 1,596 987 1,641 1,031 76,2 36,3 164 631 9.14
6.89 31,8 x 305 1-1/4 x 12 31,8 1,070 766 1,127 822 91,2 46,2 216 306 9.01
6.89 31,8 x 457 1-1/4 x 18 31,8 1,375 918 1,432 975 91,2 46,2 216 459 10.8
6.89 31,8 x 610 1-1/4 x 24 31,8 1,694 1,085 1,751 1,141 91,2 46,2 216 625 12.6
9.71 38,1 x 305 1-1/2 x 12 38,1 1,124 819 1,187 882 104 53,8 240 313 13
9.71 38,1 x 457 1-1/2 x 18 38,1 1,428 971 1,492 1,035 104 53,8 240 465 15.4
9.71 38,1 x 610 1-1/2 x 24 38,1 1,749 1,139 1,813 1,203 104 53,8 240 633 17.9
12.7 44,5 x 457 1-3/4 x 18 44,5 1,457 1,000 1,534 1,076 118 60,5 253 467 23
12.7 44,5 x 610 1-3/4 x 24 44,5 1,762 1,153 1,838 1,229 118 60,5 253 619 26.4
16.8 51,01 x 610 2 x 24 50,8 1,922 1,313 2,011 1,402 148 68,3 331 622 37.9
27.2 63,5 x 610 2-1/2 x 24 63,5 2,011 1,402 2,113 1,503 165 79,2 350 625 67.4
34.01 70,0 x 610 2-3/4 x 24 69,9 2,066 1,456 2,180 1,571 178 82,6 383 626 79.1
